1.- INTRODUÇÃO
Não restam dúvidas de que os sistemas de protecção de incêndios mediante água
nebulizada são os que maior interesse despertaram, e continuam a despertar, na
comunidade da protecção de incêndios. Utilizadores,
investigadores, engenheiros, seguradoras e, em geral,
todos os profissionais relacionados com o mundo da
protecção de incêndios trabalham com eles ou
acompanharam de muito perto a evolução destes
inovadores sistemas de protecção.
Não é fácil compreender a razão pela qual os
sistemas de sprinklers convencionais utilizam cada vez
mais água, enquanto aparecem outros sistemas que, utilizando quantidades de água
significativamente inferiores são, paradoxalmente, mais eficazes que os sistemas de
sprinklers convencionais em inúmeras aplicações.
Por outro lado, é importante destacar que os sistemas de extinção
por água nebulizada não são de tipo genérico, nem utilizam princípios
globais para a extinção do fogo, como é o caso dos sistemas tradicionais ou
dos sistemas de protecção por CO ou outros gases.
Nos sistemas de água nebulizada, a eficácia da extinção está ligada
às características específicas do desenho e aplicação dos sistemas para os
riscos a proteger, aspectos que são específicos e privativos de cada
fabricante.
2.- COMO FUNCIONA O SISTEMA HI-FOG®?
O Hi-Fog, marca registrada do sistema contra
incêndios mediante água nebulizada, é composto por um
sistema de abastecimento de água potável a alta pressão
(funcionando entre 35 e 200 bares) e uma rede de boquilhas
nebulizadoras que geram uma neblina intensa sobre o risco protegido. A alta velocidade da
descarga permite à neblina penetrar através dos gases e alcançar o foco da combustão,
incluso em grandes incêndios ou em locais fora da acção directa da descarga.
Existe uma grande variedade de boquilhas que variam de acordo com o tipo de
aplicação. Os três tipos principais são: boquilhas abertas (sprays), sprinklers com
actuação térmica por ampolha e boquilhas combinadas.
A água nebulizada proporcionada pelos sprinklers Hi-Fog
deve a sua eficácia extintora à actuação conjunta de três factores
principais: arrefecimento, sufocação e diminuição do calor radiante.
Arrefecimento - A água nebulizada possui uma grande capacidade de
arrefecimento. A sua divisão em gotas de tamanho micrométrico produz uma grande
superfície de captação de calor, pelo que essas micro-gotas, em contacto com as chamas e
com os gases da
combustão, se
transformam em vapor de
água, absorvendo o
equivalente a 540 calorias
por grama de água
utilizada. A rápida
evaporação destas
pequenas gotas permite
um eficaz arrefecimento
na área do incêndio.
Deve ter-se em consideração que a água utilizada nos sistemas de sprinklers tradicionais
só absorve o equivalente a 1 caloria por grama de água.
Sufocação - A expansão provocada pela rápida evaporação das gotas de água
origina um deslocamento do volume equivalente de oxigénio na superfície do incêndio,
enquanto que no resto do recinto se mantêm os niveis de oxigénio normais (entre 17% e
19%), o que se traduz numa melhoria das condições de acessibilidade e de permanência
do pessoal necessário.
Diminuição do calor radiante - O calor radiante é um dos fenómenos que
contribuem para a manutenção da reacção de combustão. A neblina gerada no local reduz
enormemente este fenómeno.
Além disso, o sistema Hi-Fog® permite o controlo do fumo pelo processo de
decantação que as pequenas gotas de água exercem sobre este e sobre os gases corrosivos
inerentes à combustão, conservando a atmosfera limpa e habitável, evitando assim os
danos causados pelo fumo que são, geralmente, aqueles que ocupam o lugar mais
relevante nas perdas produzidas pelos incêndios.
3.- COMPONENTES
Os principais componentes dos sistemas Hi-Fog® são as boquilhas nebulizadoras,
das quais existe uma grande variedade, de acordo com o
tipo de aplicação. Ainda assim, existem diversos modelos
que variam em função do caudal, do ângulo de cobertura
e da altura de instalação.

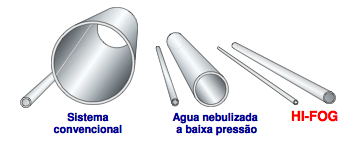

Todos estas boquilhas estão ligadas às fontes de
abastecimento de água através de uma rede de tubos de
aço inoxidável, de diâmetros muito menores que os utilizados nas redes
de água convencionais. Estas fontes, no caso dos sistemas Hi-Fog® ,

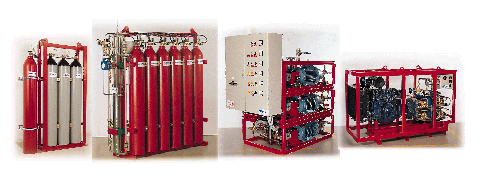

podem ser de quatro tipos:

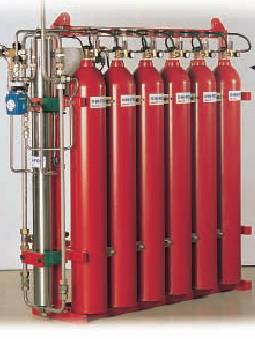

- Bateria modular de cilindros;
- Grupo de bomba, autónomo e independente;
- Grupo de bombas eléctricas;
- Grupo de bombas diesel.
A instalação dum sistema Hi-Fog completa-se com uma série de componentes
auxiliares, tais como válvulas selectoras e direccionais, instrumentação, acessórios, etc.
4.- APLICAÇÕES

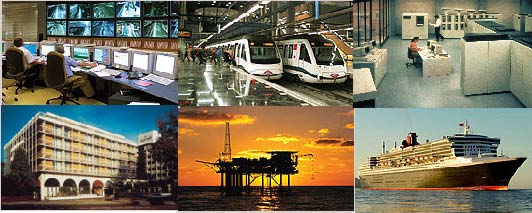

Marioff, empresa proprietária do Hi-Fog, desenvolveu sistemas específicos para
um elevado número de aplicações. Numerosos riscos, com uma grande variedade de
tipologias e características, estão, actualmente, protegidos pelos sistemas Hi-Fog® .
A área dos transportes, nomeadamente as redes de Metro, é, possivelmente, o
campo em que cresceu de forma mais espectacular o número de sistemas instalados e os
tipos de aplicação. Ainda que a carga de fogo nas estações de Metro seja relativamente
pequena, é o fumo que se gera em caso de incêndio, o grande problema destas instalações.
Neste ponto, os sistemas Hi-Fog® têm demonstrado uma grande eficácia devido ao poder
de controlo e decantação que exerce sobre o fumo gerado. Os maiores utilizadores dos
sistemas Hi-Fog® nesta área são os Metros de Madrid, Barcelona e de Londres.
Paulatinamente, estão incorporando-se outras redes, convencidas da segurança que este
sistema proporciona.
Na marinha civil e militar as aplicações vão desde a protecção total de grandes
cruzeiros de luxo, onde estão protegidos todos os camarotes, espaços públicos, áreas de
serviço, salas de máquinas e de controlo, cozinhas, armazéns, etc., até navios de
transporte, onde, regra geral, se protegem as salas de máquinas, passando por ferry-boats,
fragatas, submarinos, etc. Em todas estas aplicações se reconhecem as vantagens dos
sistemas Hi-Fog® para a protecção de áreas onde são essenciais o espaço, o peso e a
garantia de funcionamento em condições extremas.

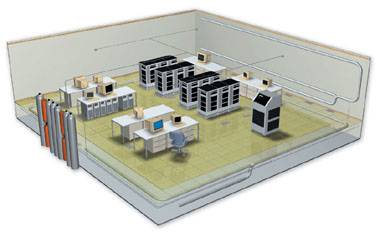

Os centros de telecomunicações e de processamento de dados são outras das
áreas que encontraram no Hi-Fog® o melhor sistema de protecção dos seus riscos. Graças
a um sistema único desenvolvido em colaboração com a IBM e certificado pela Factory
Mutual, o chão falso destas salas protege-se, tanto com vista à extinção do incêndio,
como à lavagem do fumo gerado pela combustão, sem qualquer tipo de dano para os
equipamentos protegidos.
Riscos industriais em geral, centrais eléctricas, centros de transformação de
energia eléctrica, geradores diesel, turbinas, salas de quadros, caldeiras, etc.
Edifícios históricos e património artístico, hotéis, hospitais, museus, arquivos,
bibliotecas, igrejas... Em geral, todos aqueles riscos onde há que limitar os danos
causados pela água e pelo fumo, com um mínimo de interrupções na actividade que cada
entidade leva a cabo.
5.- APROVAÇÕES E NORMALIZAÇÃO
Os sistemas de água nebulizada desenham-se de acordo com o standard único
existente na actualidade: a NFPA 750. Esta normativa estabelece, de forma taxativa, que
só são válidos os sistemas que demonstraram a sua eficácia através dos correspondentes
ensaios de fogo a escala real e que tenham sido certificados pelos organismos oficiais
correspondentes. Uma vez mais, é necessário reiterar que os critérios de desenho,
instalação, operação e manutenção são específicos de cada fabricante.
Os sistemas Hi-Fog foram testados em mais de 5.000 ensaios à escala real em
laboratórios de fogo oficiais, e todas as suas aplicações se encontram certificadas e
homologadas pelas Sociedades de Classificação e Aprovação Internacionais: FM, UL,
VDS, VTT, VL, SPP, FRS, etc.
6.- CONCLUSÕES
Os sistemas Hi-Fog proporcionam eficácia, fiabilidade, respeito com o meio
ambiente, baixo custo de exploração e larga duração. Estão testados e aprovados pelas
mais prestigiosas instituições de ensaio e homologação. Contam com uma extensa lista
de referências em todo o mundo, nas mais diversas aplicações, e constituem actualmente
uma das melhores alternativas para a protecção de incêndios de uma imensa diversidade
de riscos civis, militares e industriais.
| Características Hi Fog® |
Vantagens Hi Fog® |
- Mínimas quantidades de água - agente
ecológico e sem restrições futuras
- Nebulização com gotas de Ø < 200
micras é conseguida pela pressão da
água e pela tecnologia das boquilhas
- Extinção por arrefecimento, redução
local do oxigénio e bloqueio do calor
radiante
- Sistema especial de lavagem de fumos e
gases da combustão para salas técnicas
- Utilização de materiais de alta qualidade
e durabilidade
|
- Excelente capacidade de supressão do
incêndio
- Danos mínimos como consequência do
incêndio, da água e do fumo
- Necessidade de um espaço muito
limitado para a instalação do sistema
- Custos reduzidos de recarga e de
manutenção do sistema
- Seguro para as pessoas, para os
equipamentos e para o meio ambiente
|
